Механическая часть |
 |
 |
Передний мост, вид из смотровой канавы. Продольная рулевая тяга и правый пневмоэлемент отсутствуют
|
Передний мост, вид со стороны колеса. Пневмоэлемент подвески, гидроамортизатор, ступица и тормозной цилиндр; поперечная тяга рулевой трапеции |
 |
 |
Задний мост, вид из смотровой канавы. Гидроамортизаторы и ТЭД отсутствуют. |
Ступица заднего моста и тормоза, элементы подвески заднего моста.
|
Электрооборудование |
 |
 |
Тяговый двигатель ALS2741 tN мощностью 140кВт |
Гидростанция имеет два приводных двигателя - основной высоковольтный и вспомогательный низковольтный |
 |
 |
Компрессор и система осушения/влагомаслоотделения |
Дроссель, блок GTO и его охлаждение |
 |
 |

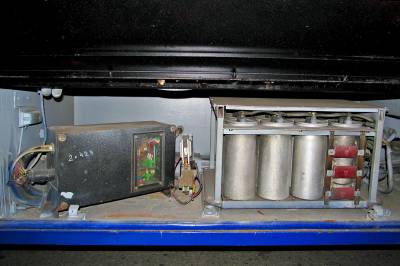

Конденсаторная батарея и блок вспомогательной электроники |
Статический преобразователь и вспомогательные контакторы |
 |
 |
Контакторная панель |
Сопротивления ослабления поля возбуждения и контакторы их подключения |
 |
 |
Входная группа: диодный мост, линейные контакторы, контактор цепи заряда конденсаторной батареи |
Автоматический выключатель с дистанционным управлением и электромеханическим приводом. Дугогасительная камера демонтирована для наглядности. |
 |
 |

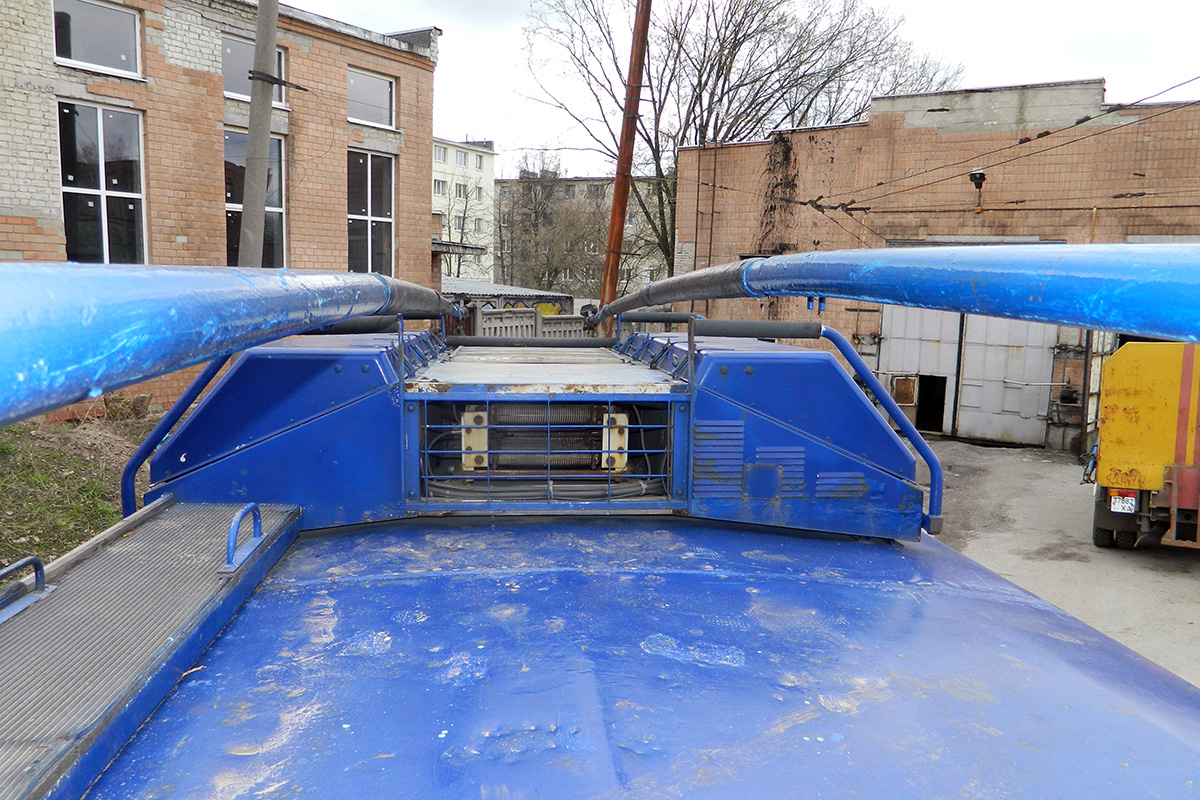

Основания токоприёмников; балластные сопротивления нетяговых потребителей |
Лобовой отсек электрооборудования |
 |
 |
Электронный регулятор RT3.6A |
Тормозные сопротивления |
 |
 |
Откидная головка токоприёмника в рабочем и откинутом состоянии |
Головка токоприёмника Esko. Неоткидная |
